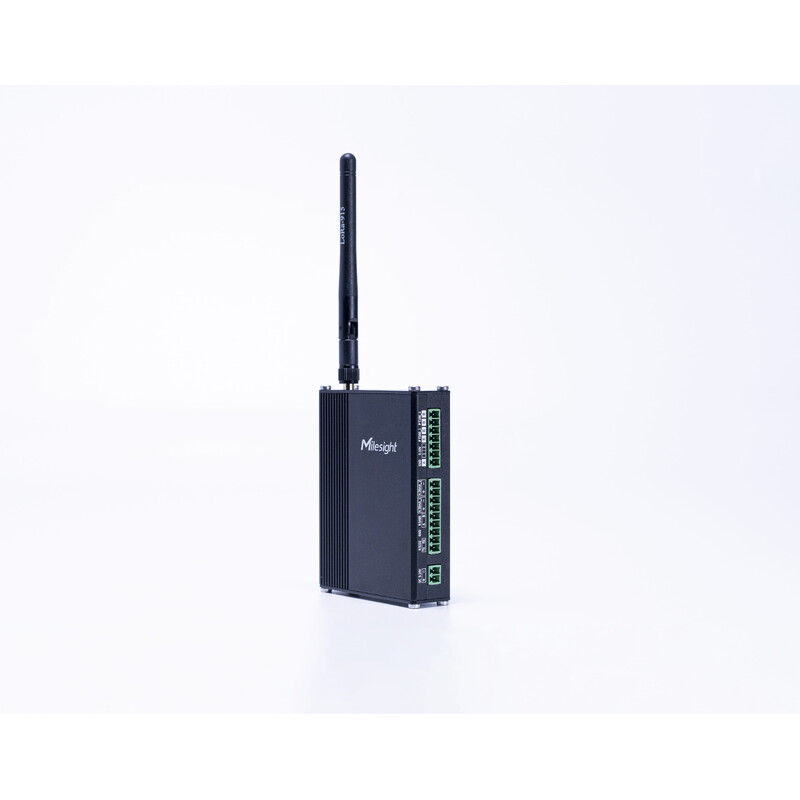

UC300 Controlador IoT LoRaWAN 915Mhz 2AI 4-20 4DI 2DO RS485 - Milesight

El Milesight UC300 LoRaWAN es un controlador IoT industrial diseñado para adquirir datos y controlar equipos cableados (sensores y actuadores) y enviarlos de forma inalámbrica mediante LoRaWAN® hacia un gateway o la nube. Gracias a sus múltiples interfaces de E/S (entradas digitales, salidas de relé, entradas analógicas, PT100 y puertos serie), permite integrar fácilmente PLC, sensores industriales, contadores, sondas de temperatura, bombas, válvulas y otros equipos de campo en una misma solución compacta.

El UC300 LoRaWAN dispone de 4 entradas digitales, 2 salidas de relé, entradas analógicas 4–20 mA y 0–10 V, entradas para sondas PT100 RTD y puertos RS232 y RS485, lo que lo convierte en un verdadero “hub” de señal industrial. Como dispositivo LoRaWAN Clase C, es compatible con gateways y servidores LoRaWAN estándar (Milesight, The Things Stack, ChirpStack, etc.) y soporta varias bandas regionales (EU868, US915, AU915, AS923, CN470, IN865, RU864, KR920), con alta sensibilidad y baja potencia de transmisión.

Pensado para la automatización en el borde (edge), el UC300 permite configurar reglas lógicas IF–THEN para ejecutar acciones locales sin depender siempre de la nube. Por ejemplo, se pueden generar alarmas cuando una entrada digital cambia de estado, cuando una señal analógica supera un umbral o cuando una sonda PT100 detecta una temperatura fuera de rango, activando automáticamente una salida de relé y enviando al mismo tiempo una notificación por LoRaWAN.

El equipo incluye funciones de almacenamiento local y retransmisión de datos, de modo que, si la red LoRaWAN se interrumpe temporalmente, el UC300 continúa monitoreando los sensores y almacena los datos para enviarlos una vez restablecida la comunicación. También soporta Milesight D2D, permitiendo comunicación rápida y directa entre dispositivos Milesight sin necesidad de pasar por el servidor LoRaWAN, útil para aplicaciones de control local.

A nivel de hardware, el UC300 incorpora bornes de conexión para todas las entradas y salidas, relés SPDT para hasta 3 A @ 30 VDC/250 VAC, entradas analógicas de 12 bits y soporte para sondas PT100 de 2 y 3 hilos en un amplio rango de temperatura. Los puertos RS232 y RS485 permiten comunicar con dispositivos Modbus o equipos serie, pudiendo leer y enviar registros hacia la plataforma IoT a través de LoRaWAN.

El UC300 se alimenta con 5–24 VDC por bornera o 5 V mediante USB-C, integra protección frente a sobretensión y polaridad inversa, y está alojado en una carcasa metálica IP30 compacta, preparada para montaje en escritorio, pared o riel DIN. Su rango de operación de aproximadamente −20 °C a +60 °C lo hace adecuado para entornos industriales, salas técnicas y gabinetes eléctricos.

Con este conjunto de características, el Milesight UC300 LoRaWAN es una solución ideal para proyectos de automatización industrial, edificios inteligentes, monitoreo de salas técnicas, control de bombas, HVAC y aplicaciones de telemetría, donde se requiere integrar señales cableadas tradicionales con comunicaciones LoRaWAN de largo alcance y bajo consumo.



Especificaciones

Categoría	Parámetro	Detalle
Data Interfaces	Tipo de interfaz	Conector Terminal Block 3.5 mm
Digital I/O	Puertos	4 × DI + 2 × DO
	Entrada digital	Opto-aisladas, 3–24 VDC Modos: Entrada digital, Contador de pulsos Frecuencia máx.: ≤ 4000 Hz
	Salida digital	Relé SPDT Capacidad: Máx. 3A @ 30 VDC o 250 VAC
Serial Port	Puertos	1 × RS232 + 1 × RS485
	Baud Rate	1200–115200 bps
	Protocolos	RS232: Transparent RS485: Transparent, Modbus RTU
Analog Input	Puertos	2 × 4–20 mA + 2 × 0–10 V
	Resolución	12 bits
	Precisión	4–20 mA: ±5% 0–10 V: ±1%
Analog Input (RTD)	Puertos	2 × entrada PT100
	Conexiones	2 hilos o 3 hilos
	Resolución	12 bits
	Rango	−200 °C a 800 °C
Wireless Transmission	Protocolo	LoRaWAN®, Milesight D2D
	Frecuencia	CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923-1&2&3&4
	Conector de antena	1 × SMA 50 Ω (PIN central hembra)
	Potencia TX	16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz)
	Sensibilidad	−137 dBm @ 300 bps
	Modo	OTAA / ABP Clase C
Otros	Puerto de configuración	1 × USB Type-C (alimentación, consola y configuración)
	Botón	1 × Reset (interno)
	Indicadores LED	1 × System, 1 × ACT
	Conector de alimentación	Terminal Block 3.5 mm (2 pines) con protección contra sobretensión y polaridad inversa
Software	Configuración	USB Type-C o Downlink
	Funciones avanzadas	Alarma por umbral Almacenamiento de datos Recuperación de datos Retransmisión Milesight D2D Controller y D2D Agent Comandos IF-THEN
Características Físicas	Alimentación	1) 5–24 VDC por Terminal Block 2) 5 V por USB-C
	Temperatura de operación	−20 °C a +60 °C
	Humedad	0–95% (sin condensación)
	Material y color	Metal, negro
	Peso	142.3 g
	Dimensiones	93 × 70 × 22 mm (sin conector de antena)
	Instalación	Escritorio, montaje en pared, riel DIN

Instalación

Dimensiones (mm)
